技巧:网吧综合布线从入门到精通
作者:陈鹏 文章来源:eNet 点击数: 更新时间:2009-9-11 1:43:08







在很多网络工程师的心目中,网吧布线仅仅是将网线扯上,保证每台客户机能够上网就可以了,网吧怎么能与“综合布线”这个如此高贵专业词语相配? 从规模上来讲,拥有上百台甚至数百台的网吧,比政府、学校或企事业单位的任何一个网络工程规模大数倍,为此,网吧综合布线大有学问可讲。

  网吧综合布线分为电源系统综合布线和网络系统综合布线两个大部分。网吧应用环境是一个涉及多种互联网应用的复杂环境,其布线要满足网吧的日常运营之需。下面,我们先对电源系统综合布线篇进行介绍。

  电源系统综合布线篇

  如同其他网络工程的布线工程一样,网吧电源系统综合布线,也有设计、施工、验收三个步骤。在这三个步骤中,设计和验收是最为关键的两个过程,尤其是设计,电源系统综合布线方案设计不当会对网吧造成不可估量的经济损失。

  一、网吧电源系统综合布线设计

  设计网吧电源系统综合布线时,首先要搞清楚网吧的用电功率是多少,然后根据用电功率选择合适电源线、插座及开关等电器配件,最后才能设计电源线的走向及整体布局。

  1、用电功率设计:任何一家网吧,都会拥有空调、电脑、照明及网络设备等用电设备。由于网吧规模不同,其电脑数量和空调数量也会有所差异。对于布线设计人员而言,必须清楚每一种用电设备的功率。

  空调:公认的耗电大户,网吧最常用的是柜式空调。从节约用电的角度讲,网吧最好使用三相电源的空调。柜式空调的功率在3500-5500W之间。

网吧

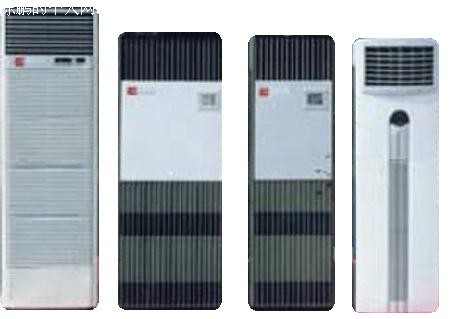

网吧使用频率比较高的空调器


电脑:单台电脑的功率一直是备受争议,因为硬件配置不同,电脑的功率也不同。目前,单核电脑的功率通常在200W左右,双核电脑的功率通常在250-300W之间。

  照明:在每一个灯泡的上面都标着功率,设计人员要做的就是数一下整个网吧需要多少个照明灯泡就可以了。

  除了空调、电脑和照明灯之外,网络设备也是一种用电设备,但其总功率非常小,1000W完全满足要求。网吧的总功率就是各种用户设备功率的总和,为了日后扩充及实际安全负载的需要,在设计电源系统布线时,设计功率要在网吧总功率的数值基础上,上浮80-150%才可以。

  2、供电材质选择:除了照明设备之外,网吧的每一种用电设备都是耗电大户,为此,网吧的供电材质,必须选择铜芯电源线,而且要选择国标的铜芯电源线。

  3、电源布线设计:网吧电源布线的设计,要以安全、稳定、够用为原则。具体来说,电源布线设计主要有以下几个部分。

  空调功率比较大,建议单独供电,可以选择直径为6mm的铜芯线。每台空调安装一个空气开关,控制空调电源的开关。

网吧

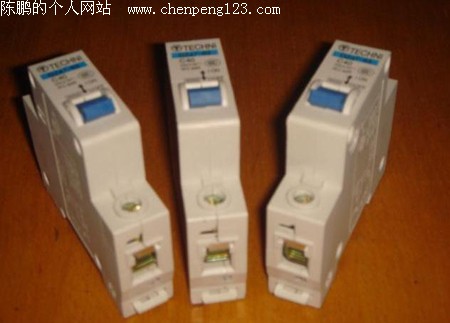

空气开关


其实,网吧内总负载最大的还是电脑,25台机器的负载要超过一台空调。网吧电脑部分的布线要引起足够的重视。网吧电脑用电不应该是逐一串联的模式,而是使用分组点接。每隔1.5米左右安装一只10A三芯国标插座(即墙上嵌入的独立插座)作为一个点,再将上述多孔插座接入,在1.5米的范围内,将会有2-4台电脑使用这一个插座接入电源;然后,可视实际情况把电脑按10台或16台为一组,每组由一个空气开关控制,这样,整个网吧的电脑就可以分为更多的组。每个电脑分组需要一条主干电源线,建议使用直径为4mm的铜芯线。

  照明设备单独用一条线路,由于功率相对较小,使用直径为2.5mm的铜芯线即可。网络设备供电与收银服务器也需要单独供电,而且要加上UPS后备电源。

  4、避雷方案设计:雷电灾害的威力无需多言,对于网吧这个电器化高度集中的场所,要设计电源系统布线时,一定要把避雷方案考虑在内。避雷方案的重要部分就是避雷导线的安装位置,以及一些避雷设备的安装位置。

  二、网吧电源系统综合布线施工

  网吧电源系统的综合布线工程设计完成之后,就可以进入施工阶段了。在电源布线的施工过程中,需要注意以下几个方面:

  1、布线顺序要把握:电源布线应该与房间装修同步进行,为了网吧环境的美观,不宜将电源线布置在明处,可以放置在PVC管道或专用的电源线通道中。电源布线工程结束后,在没有通过合格验收之前,房间的装修不要进行,因为一旦装修完成,电源线出现故障必须破坏装修才能修复。

  2、备份线路莫忘记:对于比较重要的主干线路,最好在布线施工时多铺设一条线路做备份线路。同时,为避免影响网线和电话线的传输质量,电源线最好单独走一个管道或者PVC槽子。对于一些不易进行二次施工的管道,请务必布设备用线路。

  3、地线必须安装:细心的技术人员会发现,在电脑的三相电源插头中,负责接地的那一芯,是没有电源线的,也就是缺乏有效的接地措施。但是,网吧内电脑和一些网络设备,在正常工作中外壳都可能产生一些静电,如果没有有效的接地措施,静电积累到一定程度,可能会烧坏硬件或者击伤人。因此,在网吧电源布线时,必须安装地线。地线也要随电源布线一起,这样便于日后的维护。

网吧



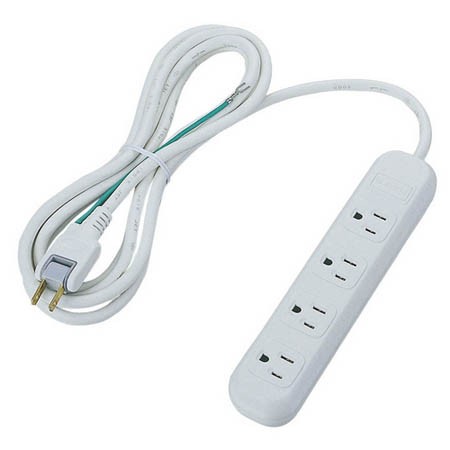

  不带地线的插座



4、线路做好标志:一条PVC管道中通常会有多条电源线,负责为不同的用电设备供电,为了维护的方便,必须为每条线路做好标志。做标志时,最好每隔10米打一个标签,这样有利于查找故障线路。

  5、配线间要规范:网吧需要一个配线间,用以放置各种电源控制开关,也是安装避雷设备的一个场所。配线间要规范,对每路开关可以控制哪种用户设备做一个详细的说明。另外,配线间还要放置一些诸如保险丝、电源插座及备用空气开关等备用件。

  三、网吧电源系统综合布线验收

  网吧电源系统的综合布线工作结束之后,必须进行验收。加之布线工作结束之后,一些管道和装修要继续进行,如果网吧装修结束后发现供电系统有故障,那时的维修成本太大了。为此,网吧电源系统综合布线的验收工作不容马虎。电源布线的验收,通常包括以下几个方面:

  1、测试所有设备工作是否正常:网吧电源布线工作结束后,必须测试每一条线路,每一个空气开关能否正常工作。如果验收过程中发现线路工作异常,笔者建议更换,而非修复。因为线路在网吧装修完成之后很难修复。

  2、网吧全负载运行:运行第一步测试后,把网吧内的设备分批次打开,并逐步达到网吧的全负载功率运行。全负载运行的时间最好在24小时以上,这样才能检验电源布线系统的真正性能。在全负载运行过程中,如果出现空气开关自动跳闸或者保险丝被烧断,请务必仔细检查原因。

  3、网吧超负荷运行:经过全负载运行后,可以进行短时间的超负荷运行,以检测电源系统的质量和抗压性能。超负荷运行的时间可以在十个小时左右,用户可以根据实际情况选择不同时长的测试时间。

  网吧电源系统的综合布线,比任何一个经营场所的要求都要高。网吧经营者最好找专业的电工技师或者专业的综合布线人员来网吧电源系统的综合布线,并且要做好布线的档案记录工作,每一条电源线的负责范围、走向如何等都要记录在文档中,以方便日后维护。

  网络系统综合布线篇

  网吧网络系统的综合布线相对复杂,毕竟每台机器都需要一条网线与其相连接,而且网络布线还涉及到交换机及路由器等网络设备的安放位置设计等。如同电源系统综合布线一样,网络系统的综合布线,也分为设计、施工和验收三个过程。

  一、网络系统综合布线设计

  每家网吧网络布线的设计方案不会雷同,因为网吧网络布线要受网吧经营场所地形的限制,也要受到交换机等网络设备安放位置的限制。所有网吧的网络结构都是路由器→主交换机→分枝交换机→客户机的网络模式,网络布线的设计也要以这个基本网络结构为设计原则。

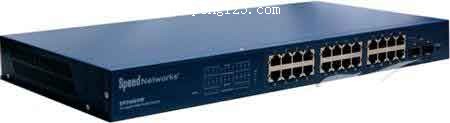

  1、确定分枝交换机的安装位置:双绞线把客户机与交换机相连,由于交换机的端口数量有限,为此,每个交换机只能为一定数量的计算机服务。目前,24口交换机是网吧用性价比最高的交换机,48口交换机由于价格昂贵还未普及。

网吧



由于双绞线的最大传输距离为100米,在选择分枝交换机的安装位置时,必须保证交换机距离每台计算机的距离在100米之内。为了节约网线,可以将交换机安装在24台计算机的中心位置处。由于交换机工作中需要产生一定的热量,交换机的安装位置还应保持良好的通风性能,并且要易于维护交换机。对于经营面积比较小的网吧,可以将交换机集中放置在专业的机柜中,而无需为每台交换机寻找安装位置。

  2、确定路由器安装位置:网吧的网络是一个分层式的结构,路由器可以看成网络汇聚层,所有的数据都要在路由器这里汇聚,然后转发出去。路由器也是一种昂贵的网络设备,对工作环境有着苛刻的要求,为此,路由器最好安装在机房中,而且要保证路由器能够拥有良好的通风性能。

  3、确定双绞线的走向:路由器和交换机的安装位置确定之后,下一步就要为双绞线设计一个走向。由于双绞线传输的是网络信号,电磁信号会干扰信号传输质量,为此,双绞线的走向,要远离电源线,避免穿过空调等大功率电器。

  在设计网吧网络系统的布线方案时,还要注意一点,由于分支交换机与主干交换机之间是级联的关系,一台24口交换机只能为22台计算机提供接入服务。除此之外,还要注意,所有的分枝交换机直接与主干交换机相连,而不是分枝交换机之间串联之后再与主干交换机相连。

  二、网络系统综合布线施工

  网吧网络系统的综合布线施工如同电源系统布线一样,也需要在装修未完成之前进行,而且与一些装修要同步进行。网络系统的综合布线,主要是网线的铺设,但仍然有一些细节需要注意。

  1、双绞线使用何种线序:双绞线要压上水晶头才可以通讯,一根双绞线有8条细铜芯线,可双绞线应该使用何种线序呢?其实,双绞线的线序也大有学问可讲,而且直接影响网络传输质量。

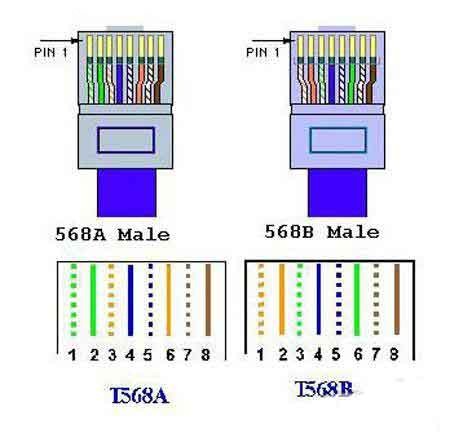

  其实,水晶头两端的线序只要一致就可以通讯,不过网络传输质量不高。双绞线有两种标准接法,EIA/TIA 568B标准和EIA/TIA 568A标准。两种标准的标准线序如下:

  T568A线序:1至8号线的色谱为:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
  T568B线序:1至8号线的色谱为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

网吧

一般情况下,网吧都用直通线,即双绞线两端全部用568B线序连接;交叉线用于交换机与路由器之间的级联,一端用568B线序连接,另外一端用568A线序连接。由于目前很多品牌的交换机都支持端口翻转,交叉线已经被淘汰。

  2、水晶头选择:水晶头质量的优劣,也会影响网络传输质量。一定要选择质量较好的水晶头,质量低劣的水晶头,长时间使用之后金属片与网线接触不良,网线会出现时通时不能的症状。

  3、双绞线铺设:双绞线要铺设在PVC管道中,有条件的网吧可以将网线铺设在专用通道中。如果双绞线实在无法绕开空调等电器,可以在网线外面套上带有屏蔽网的金属管。

  双绞线两端要保留一定的长度,应对水晶头损坏时重新做水晶头。通常情况下,双绞线两端要多留2米左右的长度。

  4、备份线路要铺设:从主干交换机到分枝交换机,一定要铺设备份线路,防止双绞线损坏时造成大面积断网。从分枝交换机到计算机之间的双绞线,也要铺设2条以上的备份线路,为日后双绞线损坏做应急之用。分枝交换机到计算机之间备份线路的长度,应满足分枝交换机到任何一台计算机的通讯之用。

  5、线路标记要记录:数十条甚至上百条双绞线拥挤在一个管道中,一旦某条网线出现故障,如何检查呢?为此,在铺设网线时,每条双绞线一定要做标记。为网线做标记时,不但要在双绞线两端做相同的标记,而且每隔十几米都要做一个标记。

  为了方便管理和维护,每台交换机,每条网线都要做一个编号,双绞线的走向也要做一个记录。把所有的网络布线资料整理成为一个文档,网吧网络系统布线就可以竣工了。

  三、网络系统综合布线验收

  数十台交换机,数百条网线,再加上路由器及主干交换机等设备组成了一个复杂的网络布线系统,如果不进行验收,一旦某个环境出现问题,解决的难度可想而知了。为此,网络系统的综合布线竣工之后,必须进行验收。更重要的是,网络系统布线验收过关之后,下一步的装修还要继续。

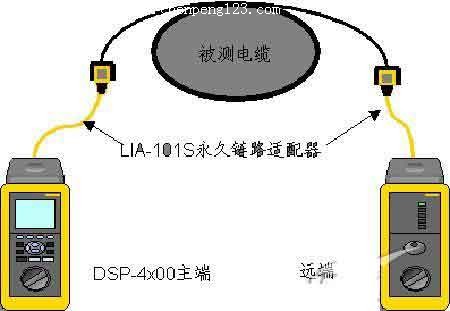

  1、网线验收:网线铺设完毕、水晶头安装完毕之后,必须用网络测试仪测试网线是否可以正常通讯。如果网线不通,可以重新做水晶头,然后重新测试,一直到网线可以正常通讯为止。

网吧


2、网络设备验收:网络设备的验收是分阶段进行的,也可以说是逐层深入进行的。网络设备安装完毕之后,先进行加电测试,检查一下每台交换机是否可以正常工作。然后测试网络设备的每个端口是否可以正常通讯,发现故障及时排除。
  3、网络传输测试:网络设备和网线都可以正常工作了,但这并不代表验收就可以大功告捷了。网络系统综合布线最后一步的测试,就是对网络进行负载测试,类似于电源系统布线的负载测试。

  网络传输测试,先测试单点之间的网络传输速度测试,然后测试单点到多点之间的传输速度测试,最后进行综合测试,测试外部网络和内部网络的互联互通性能。综合测试主要包括以下几点:下载速度测试、网络游戏顺畅程度、在线影院流畅度等。如在测试中发现问题,请仔细查找原因并排除。

  结束语:时下,网吧已经向规模化发展,网吧网络也越来越复杂,与之配套的供电系统也变得非常复杂。为此,网吧经营者必须谨慎对待网吧综合布线,切莫认为网吧布线就是随便拉上电源,扯上网线就成的事儿。
