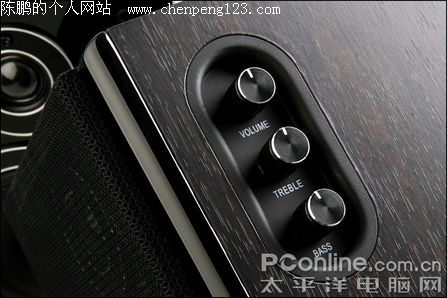

惠威 D1010MKII电位旋钮特写

D1010MKII采用了中心定位的高低音增益电位器，为用户分别提供低频±3dB (100Hz)，高频±3dB (10KHz)的增益或衰减范围。官方的频响设定为12点位置，不过实物的电位器定位并不算特别一致（凹槽处位置不一致，也有可能是个体差异），算是一个小小的遗憾。

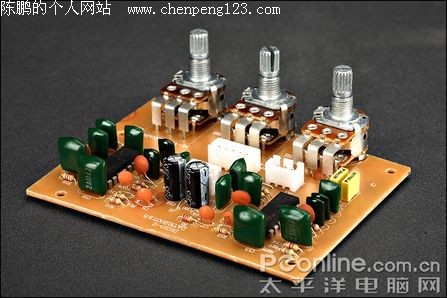

D1010MKII前级电路

HiVi D1010MKII延续了D1080MKII的电子分频技术，作为整套系统最关键的部分，惠威的电声工程师为D1010MKII配备了TL084的运算放大器进行电子滤波分频，电路方面与D1080MKII大致一样。

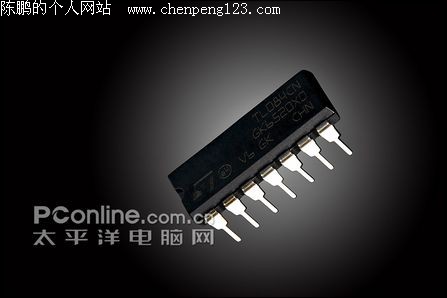

TL084四声道运算放大器

TL084是一块四通道运算放大器，只要一枚TL084就可以完成4个声道的信号运算。在D1010MKII的有源电子分频电路中公使用了两块TL084运放芯片，每块芯片分别负责一个声道的电子分频有源滤波器及放大工作。
