Intel Desktop Board D5400XS主板

除了特制的QX9775处理器外，D5400XS主板也是Skulltrail平台的一大亮点，它使用了Intel工作站平台的Seaburg芯片组，还增加了两颗NVIDIA MCP来提供SLI支持。D5400XS支持1066/1333/1600MHz FSB，支持最新Xeon和Core 2 Extreme QX9775处理器，也是第一款支持超频的LGA771主板。

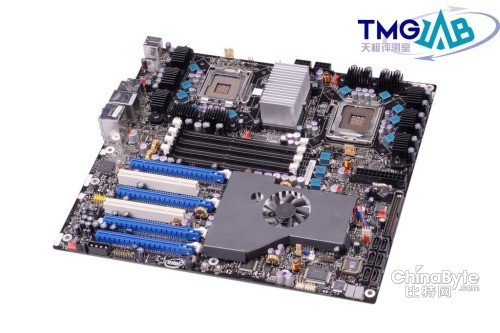

Intel Desktop Board D5400XS主板

D5400XS主板集成了众多设备，包括Intel 82537L千兆以太网，2x IEEE1394接口，10x USB接口(背板6个，4个通过插针实现)，2x eSATA接口，1x ATA-133接口(eSATA和IDE接口通过JMicron JM368控制器实现)，6x SATA接口(6321ESB I/O控制器)，IDT Stac9274D音频codec以及光纤输出。它不支持串口、并口、PS/2键盘鼠标接口等。

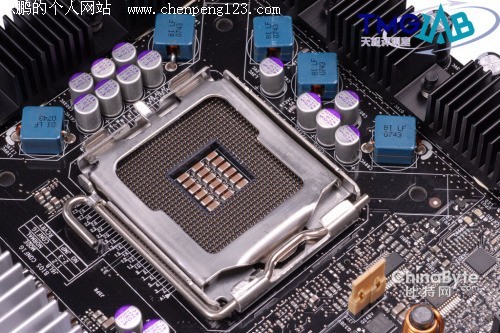

Intel Desktop Board D5400XS主板CPU主供电部分

CPU部分由于主板采用了双CPU支持，因此周围略显拥挤，每颗处理器采用5相供电，配备了全封闭式电感以及大量固态电容，稳定性很强。虽然看上去有点拥挤，但是决不会影响用户采用大型的散热装置，并且两个CPU插座被北桥散热片区隔开。

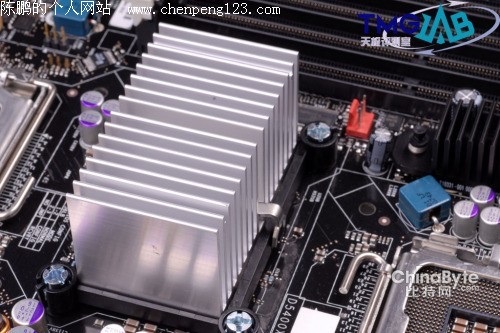

北桥散热片

北桥芯片位于两个CPU插槽之间，采用大型铝制散热片的被动散热方案，散热效果相当不错，在我们的整个测试过程中，散热片的温度都不太高。

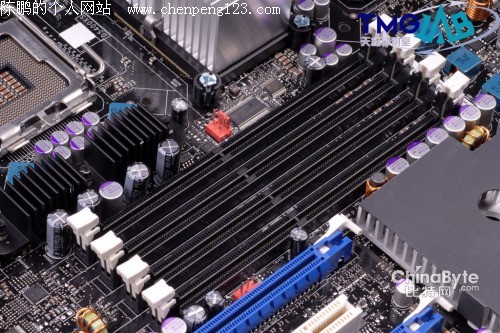

Intel Desktop Board D5400XS主板内存插槽

主板提供了4条240pin DDR2-FB DIMM插槽，最大支持16GB内存。

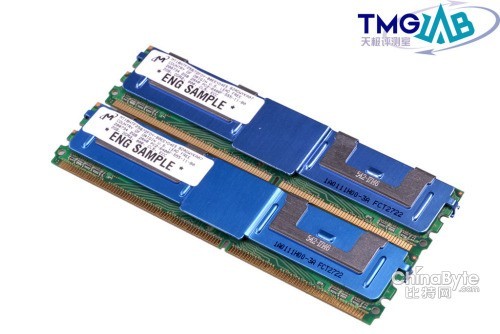

Skulltrail平台必须使用服务器专用的FB-DIMM内存，因为只有这样平台才能不做大的修改来使用服务器专用的5400 Seaburg芯片组。但这一限制大大提高了用户采用Skulltrail平台的难度和成本，因为FB-DIMM价格昂贵、而且速度不高，甚至想买都不一定买得到。另外，因为FB-DIMM很难超越800MHz频率，所以FB-DIMM设计会成为Skulltrail超频的软肋。尽管主板可以固定内存频率进行超频，但内存频率的下降将会导致性能的损失。

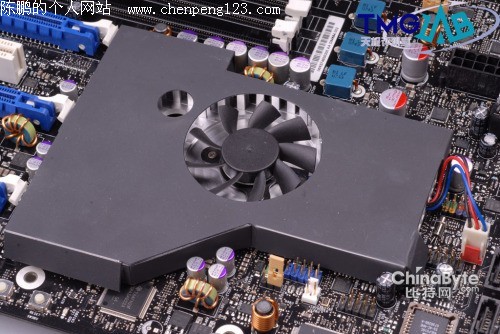

南桥散热风扇

与我们普通台式机主板不同的是， D5400XS整合了6321ESB ICH控制芯片，功能类似于我们通常了解的ICH南桥。它和两颗NVIDIA芯片一起，由一块扁平的散热器和风扇提供散热。

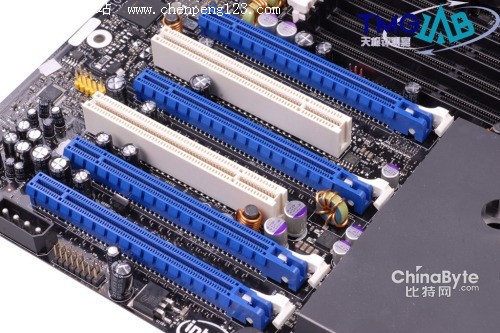

Intel Desktop Board D5400XS主板扩展插槽

D5400 X2主板提供了4个PCIe 2.0规格的PCI-E x16插槽，每个都能够提供全速的16x带宽。另外还提供了2个PCI v2.2插槽。

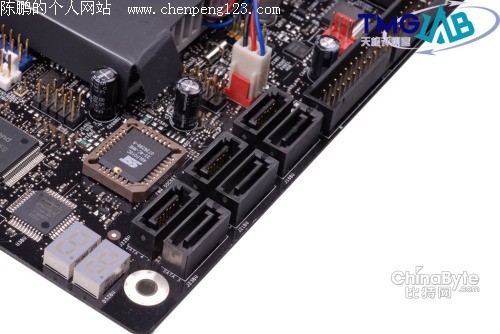

D5400X2主板提供了六个SATA硬盘接口，可以帮助用户任意组合RAID 0、0+1、1、5等系统，从而提升磁盘系统的稳定性、速度或者两者兼顾。

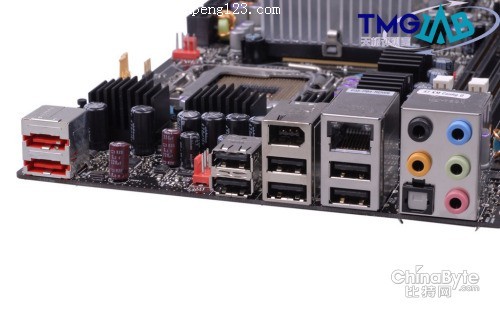

Intel Desktop Board D5400XS主板I/O端口

Intel D5400XS主板I/O端口部分提供了一个千兆网络接口、6个USB接口、1个 IEEE 1394接口、1个 S/PDIF接口、5个 模拟声卡接口和光纤输出以及2个eSATA接口，充分满足用户的需要。
