[图文]教你七招挑主板了解主板做工           ★★★
教你七招挑主板了解主板做工
作者:陈鹏 文章来源:本站原创 点击数: 更新时间:2008-5-11 13:28:55










教你七招挑主板


——了解主板做工



  甲:“看,XXP965主板不到600元了!”
  乙:“啊?不是还在900元吗?你看这两块板子芯片组、主板布局都差不多嘛。”
  丙:“一个600元,一个900元,除了价格难道真的没有差别吗?告诉你,后者,我选择,我喜欢。Why?听我慢慢道来。”

  编者按:“山寨厂”是一个DIYer们经常使用的一个名词,意思是在配件上偷工减料,质量不过关的生产商。对于一个电脑硬件的外行来说,“山寨厂”的板卡与一线厂商的板卡可能区别不大;但是对于发烧友的人来说,“山寨厂”板卡做工的恶劣是不能容忍的,它会大大影响主板的稳定性、超频性等。那么什么样的板卡才能算是优质的板卡呢?做工好、用料足的主板就是好主板,一分钱一分货,归根结底就是成本,就让我们一起来了解一下主板的做工和成本是怎么挂上钩的。

  一些使用电脑超过一年的用户,常常都会觉得故障发生的频率比以前高了,主板的做工就是故障的罪魁祸首。部分主板厂家为了节约成本,会把生产全部包给代工厂。但代工厂的水平参差不齐,再加上主板厂家花费在主板上的成本也有相当大的差异。这样,做工差和好就区别开了。花费多,主板选用的元器件、板材、料件又好又足,故障率低,更耐用,并且具有不俗的超频能力;花费少,主板厂家会不得不选择能够在质保期内正常使用的材料,而刚过质保期就毛病百出,例如无故蓝屏、突然死机、系统假死等。因此,在购买主板的时候,不论是购买哪一个价位的主板,在确定了芯片组等基本规格参数之后,一定要仔细鉴别做工的优劣。


  第一招    不要被PCB颜色忽悠了
PCB的优劣主要是观察其印刷电路部分走线是否清晰明了,线路布局是否合理,PCB基板是否平整无变形等等,而常常被大家挂在嘴边的PCB颜色一般是为了醒目,是一种包装,它和做工优劣是没有关系的。


  第二招    好料用在好板上
  主板的用料一般指的是供电系统的电容、供电模块以及接插件等一些主板上的元件。名牌元件价格比杂牌元件价格要高许多。前面也提到,主板多数就是在这些地方上拉开成本差距的。一般做工好的品牌元件就拥有更好的使用性能、电气性能并且拥有更长的使用寿命。


市场上常见电容品牌列表


日系名厂


Nichicon(蓝宝石)、Rubycon(红宝石)、KZGSanyo(三洋)、KZEPanasonic(松下)



二线厂商


Teapo(智宝)、OSTJackconNipponTaicon



其他厂商


Sacon士康)GSCChoconFcon





  小知识:
  滤波电容种类
  主板上的滤波电容主要起到滤波的作用。由于劣质的电解电容容易产生爆裂的情况,导致主板稳定性下降,因此使用安全系数更高的固态电容对提高主板的稳定性更为有效但成本也更高。

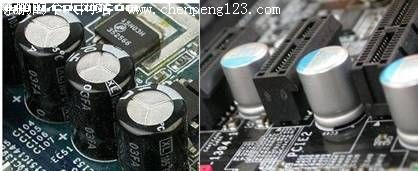

                    电解电容                       固态电容

  第三招:供电模块关乎稳定性
  一块主板的供电部分对电脑的稳定性和超频能力影响非常大。供电模块可以分为CPU供电模块、内存供电模块、显卡供电模块等。
  以CPU供电模块为例,采用更多相数(一般两个场效应管、1个电感线圈和两颗电容组成单相供电)的设计能够获得更好的滤波性能,更大功率的输出以及更低的发热量。就好像两个人(两相供电)和4个人(4相供电)担500斤(供电电流)的东西,前者每个人累而且不能支撑太久,如果长期从事这项工作,人的身体会拖垮,就会出很多毛病(不稳定);后者的每个人轻松很多而且也能工作很长时间,再加100斤重量都能承受(超频)。我们再把这种思路延伸一下,如果每一个主要部件都设置了独立的供电模块,部件的稳定性以及超频能力会更好。但事实上有些厂商为了降低主板的成本,会把多个部件共用一个供电模块或者直接采用主机电源供电,这对于主板稳定性肯定有影响。

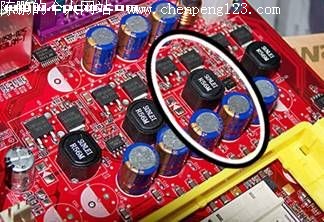

(四相供电中的一相)




  小知识:电感线圈种类
  我们在市面上常常会看到下面三种形式的电感:开放式、半封闭式、全封闭式。半封闭式电感和全封闭式电感防电磁波辐射性能更强。防电磁波辐射性能更强的电感的使用为主板提供更高的电压精度以及更好的超频能力,但主板采用的电感类型影响主板的超频性能是有限的,并不影响默认频率下的稳定工作,因此普通用户不必太在意电感线圈类型的差别。

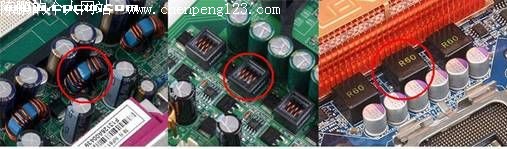

从左到右:开放式电感、半封闭式电感、全封闭式电感

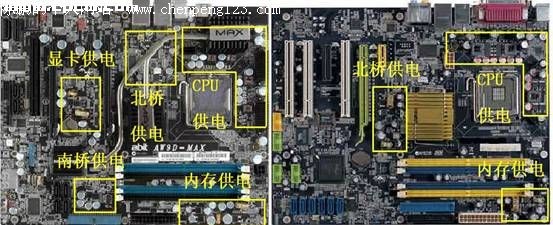

  主板各部件的供电模块决定了主板的稳定性,在一定程度上影响了主板的超频能力。最理想的情况是对主板上各个主要部件分别设置专用的供电电路。下图为主板供电模块优劣的对比。左边这幅图五大供电模块一应俱全,而相比之下,右边这块主板的显卡和南桥供电模块就省得干干净净了,做工不好。所以左图这块主板的超频性能和稳定性更好。




(主板供电的优劣对比)



  第四招    多状态保险丝防雷击
  多状态保险丝PolyFuse,类似熔断式保险丝,能够有效防止雷击损坏硬件的现象发生。应用在主板上,用于避免违规拔插外置设备(PS/2口、串行口、并行口或USB)造成的强电流电压变化对主板造成的损坏。一些低端的主板由于考虑到成本问题,PCB上本来应该安装多状态保险丝的地方简单地用导线代替了,能省则省,但对于主板来说就失去了过压保护功能。



(USB接口旁的PolyFuse)



  第五招   注意主板磨边细节
  主板做工的细节更能够看出厂商对产品的重视程度。例如主板边角采用弧形倒角工艺,避免用户在安装主板时不小心划伤。主板上各种插槽金手指加镀厚金,防氧化性能更佳,保证插件长时间稳定工作。一些低档的主板由于制造工艺低劣,生产出的主板会有毛边,容易造成使用者受伤。至于网上谈到的主板飞线问题一般出现在笔记本电脑的主板上,台式电脑主板飞线的情况比较少见。



(主板边缘光滑,没有毛边)



  第六招    散热到筋骨:PCB背部散热锡条
  细节决定质量,除了为主板上各个重要的发热部件安置风扇进行主动散热外,一些在用料上肯下功夫的厂商还会在主板背部发热量大的地方设置散热锡条,帮助主板散热。

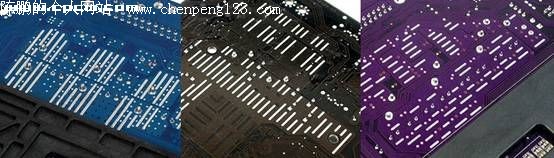

(主板背部的散热锡条)



  第七招   要检查集成声卡的滤波电路
  集成声卡的滤波电路是大家很多时候容易忽略的地方,集成声卡的音质为什么会比独立声卡差呢?原因很大一部分来自于集成声卡的滤波电路。所以要音质好,集成声卡滤波电路少不了。



  DIY攒机的精神就是在性能、质量和价格之间寻找到一个平衡点。相信看了上面文章的读者会有这个感觉,成本对主板做工的影响太大了!的确如此,在现在这个IT行业,做工就是成本的代名词,大家在选择同一芯片组的主板时,不要为了几十块钱的差价而放弃用料、做工相对较好的产品。
对于如何选择一块做工优良的主板,大家应该胸有成竹了吧?主板的好坏直接影响到电脑系统的稳定性,在选购的时候必须谨慎行事,以免买到偷梁换柱的产品。
